片式厚膜電阻分壓器
RI82 型精 密玻璃釉膜電阻分壓器，是一種功率型精 密分壓器。該分壓器采用氧化釕玻璃釉做電阻膜，具有分壓比精度高、跟蹤溫度系數小、局部放電小、比功率大、高頻特性好、耐濕、耐熱、耐電脈沖及長期工作性能穩定可靠等特點。

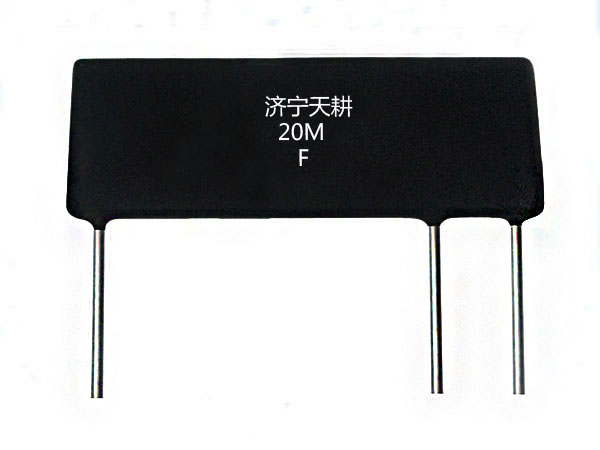

一，產品照片
二、產品技術參數
產品阻值范圍：100R-10G,
阻值精度±0.1%-±5%，產品角差控制在 10 分內。
產品溫度系數±25PPM ，跟蹤溫度系數 10PPM, 特殊要求可以協商供貨。

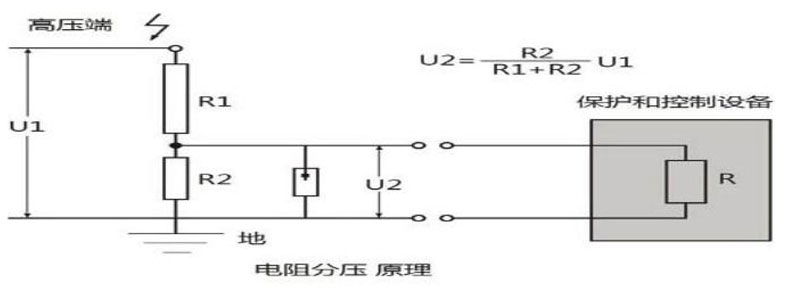

三、分壓器原理圖

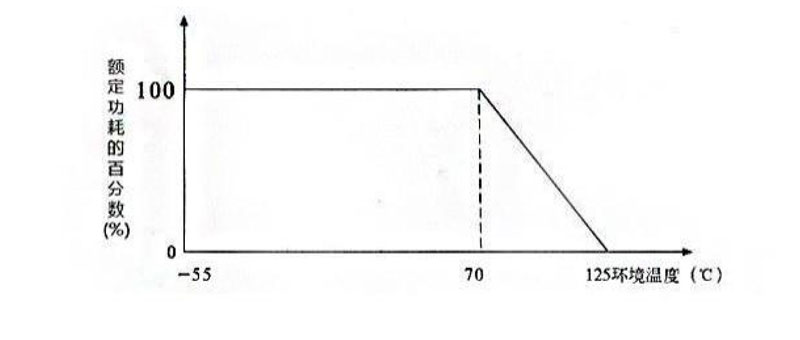

四、降功耗曲線
五、外形尺寸
| 型號 | 外形尺寸 | 極限電壓 | ||
| RI82-1 | L | H | d | KV |
| 25 | 5 | 0.8 | 10 | |
| 35 | 5 | 0.8 | 10 | |
| 25 | 10 | 0.8 | 15 | |
| 45 | 10 | 0.8 | 15 | |
| 60 | 10 | 1 | 20 | |
| 60 | 20 | 1 | 30 | |
| 70 | 20 | 1 | 30 | |
| 70 | 40 | 1 | 30 | |
| 100 | 40 | 1 | 40 | |
RI82-1型片式玻璃釉膜電阻分壓器
