將純鎳箔，粘結在氧化鋁陶瓷基板上，利用光刻技術，實現需要的電阻值。該產品響應時間快，溫度系數一致性好，在較寬的溫度范圍內成線性變化，是測溫度的理想電阻。廣泛應用于電阻應變式稱重傳感器和測溫電路，熱電偶的測溫冷節點補償中。
一、產品技術參數
型號 | 阻值范 | 阻值精度(%) *at 23℃ | 溫度系數 | 溫度系 | 耐溫范圍（°C） |
RNB | 1R-800R | ±1%(F) ±2%(G) | +6060±1% | ±1% | -30--150 |
RNBs | 1R-500R | -30-150 | |||
RNB-G | 1R-800R | -30-210 |

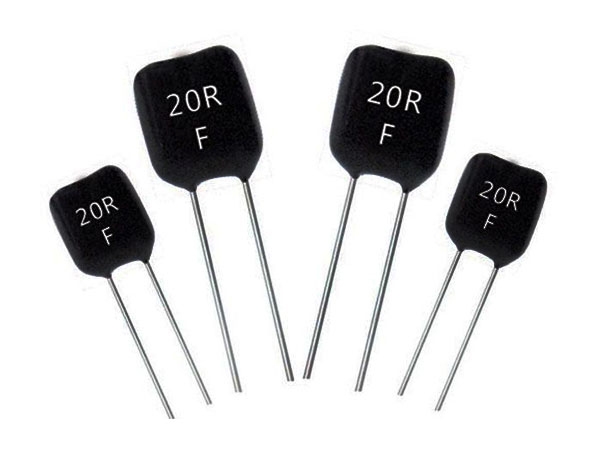

二、產品照片

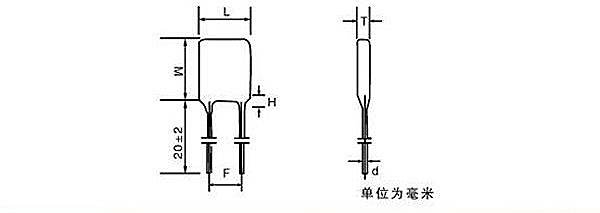

三、產品尺寸圖（單位毫米公差+0.3毫米），產品的體積形狀可以根據用戶要求更改。
| 品種 | 外形尺寸 | |||||
| L | W | T | F | D | H | |
| RNB | 4.7±0.3 | 5.3±0.3 | 2.3±0.3 | 2.3±0.3 | 0.5±0.2 | 0.9±0.2 |
| RNBS | 3.5±0.3 | 3.5±0.3 | 2±0.3 | 2±0.3 | 0.4±0.2 | 0.5±0.2 |
| RNB-G | 5.7±0.3 | 5.7±0.3 | 2.3±0.3 | 4±0.3 | 0.5±0.2 | 0.9±0.1 |
鎳箔彈膜補償電阻
