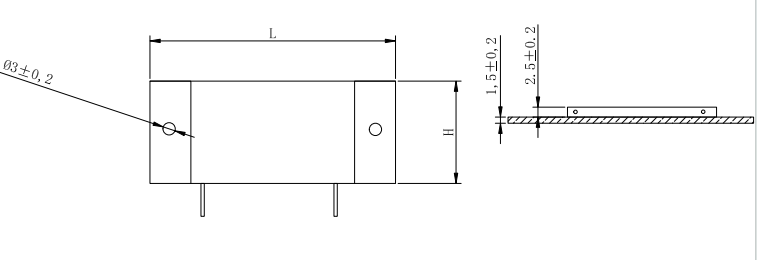

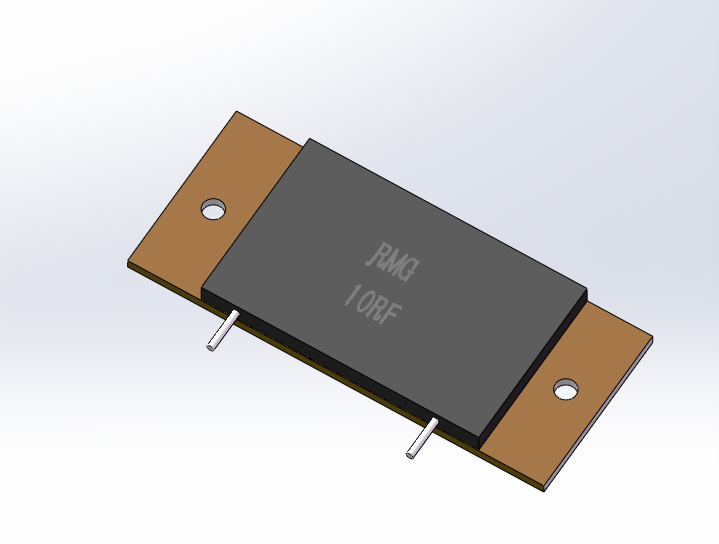

一、外形尺寸：

該產品采用厚膜工藝，以銅板做散熱器，防潮濕，較多使用于高頻及脈沖負載情況。溫度系數由于±100PPM，阻值范圍寬，可以加工成多種樣式，功率大，廣泛應用于電力儀表，也可代替大體積線繞電阻器使用。功率10W-500W．阻值從0.1R做起。精度±2％，±5％
    該器件主要面向工業焊接機、測試設備、UPS、機車、汽車及基 站系統，以及始終端產品中的電源穩壓器、電流感應、電源轉換、高速開關、射頻、脈沖生成、負載電阻、緩沖器、脈沖處理電路及放大器等應用領域。也可作為制動電阻使用。外觀尺寸可以根據用戶要求制作。
二、額定功耗與環境溫度的關系：

功率（W）	銅板尺寸L×H×T（mm）	瓷片尺寸
30	20×16×1.5	14×16×1
60	47×20×1.5	36×0×1
100	60×25×1.5	40×25×1
200	70×34×3.0	48×35×1
300	80×45×3.0	60×45×1

三、使用說明
1)，以上電阻器必須在外敷散熱器的情況下使用，如果不加散熱器，電阻器的使用功率應該大大降低。
2)，安裝帶散熱器的電阻器時，與散熱器接觸的安裝表面要平直，不得有毛刺、異物等，必要時應在接觸面涂抹一層導熱硅脂，安裝緊固螺釘(或螺絲)時，應離岸邊(對角)分別逐漸加力，然后完全擰緊。絕不能先擰緊一邊，再開始擰緊另一邊。在安裝大功率帶散熱器時，還應加彈簧墊片。
