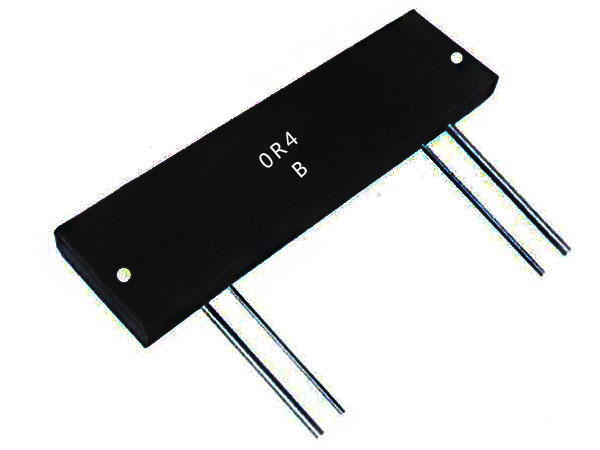

RNG-3功率四線制電阻器，運用電阻變更原理，采用平面無感結構設計，精度高、穩定性好、在較寬的溫度范圍內溫度系數低，可以做到±5PPM，廣泛應用于穩定測量系統、標準源、計量測試，互感器領域等。阻值范圍0．0001R一10R，精度±0．01％-±1％

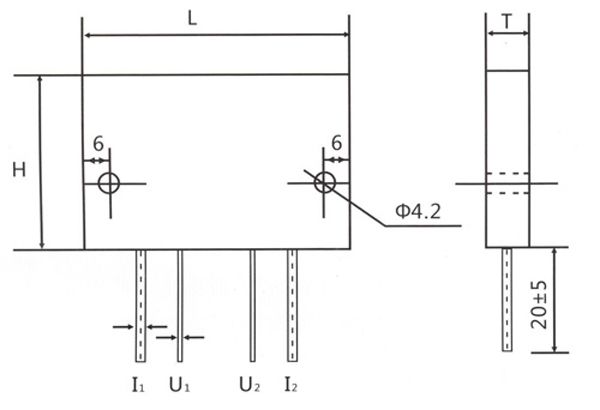

一、產品外形圖及外形尺寸：

注：額定功耗與使用說明同RNG-1型

二、主要技術參數：

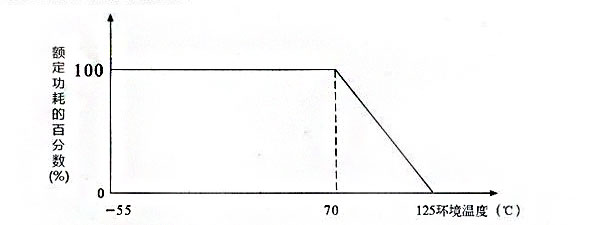

三、額定功耗與環境溫度的關系：

四、使用說明

    1)，以上電阻器必須在外敷散熱器的情況下使用，如果不加散熱器，電阻器的使用功率比應該大大降低

    2)，安裝帶散熱器的電阻器時，與散熱器接觸的安裝體表面要平直，不得有毛刺、異物等，必要時應在接觸面涂抹一薄層導熱硅脂，安裝緊固螺釘(或螺絲)時，應兩邊(對角)分別逐漸加力，然后完全擰緊。絕不能先擰緊一邊，再開始擰另一邊。在安裝大功率散熱器電阻器時，還應加彈簧墊片。
